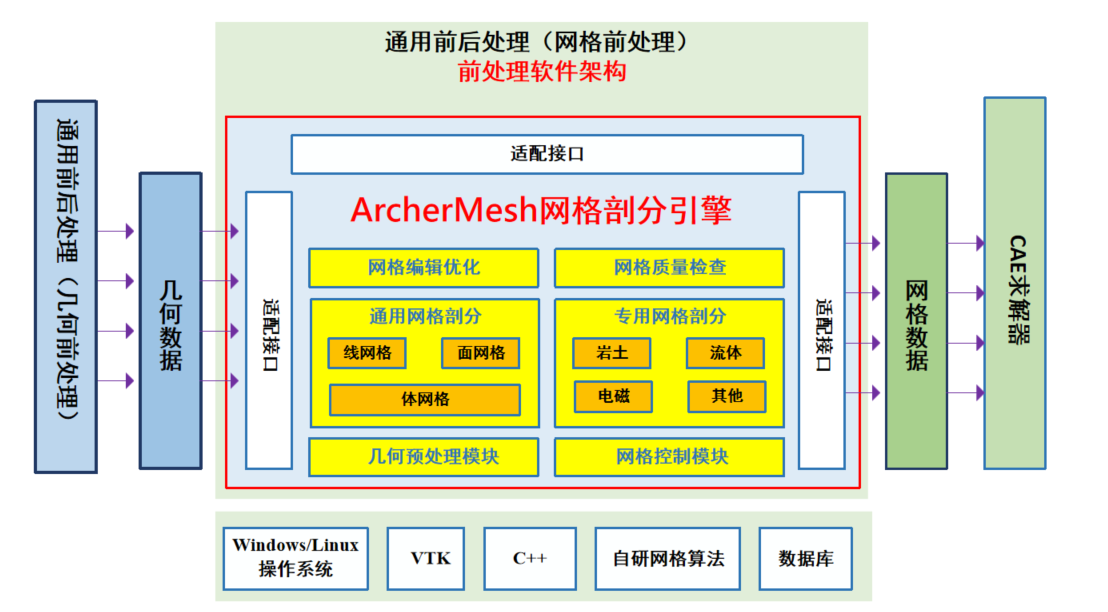

ArcherMesh由上海格宇軟件有限公司開發，是我國擁有完全自主知識產權的通用有限元網格剖分引擎。ArcherMesh 主要由虛擬幾何、曲面剖分、實體剖分、基于離散幾何的包面算法、網格控制以及Python接口等主要模塊構成。其功能架構如下圖所示：


核心模塊

（一）幾何處理工具

幾何創建和編輯：

曲線建模與編輯
曲面建模與編輯
實體建模與編輯

2. 幾何特征簡化

搜索并去除圓角
搜索并去除倒角

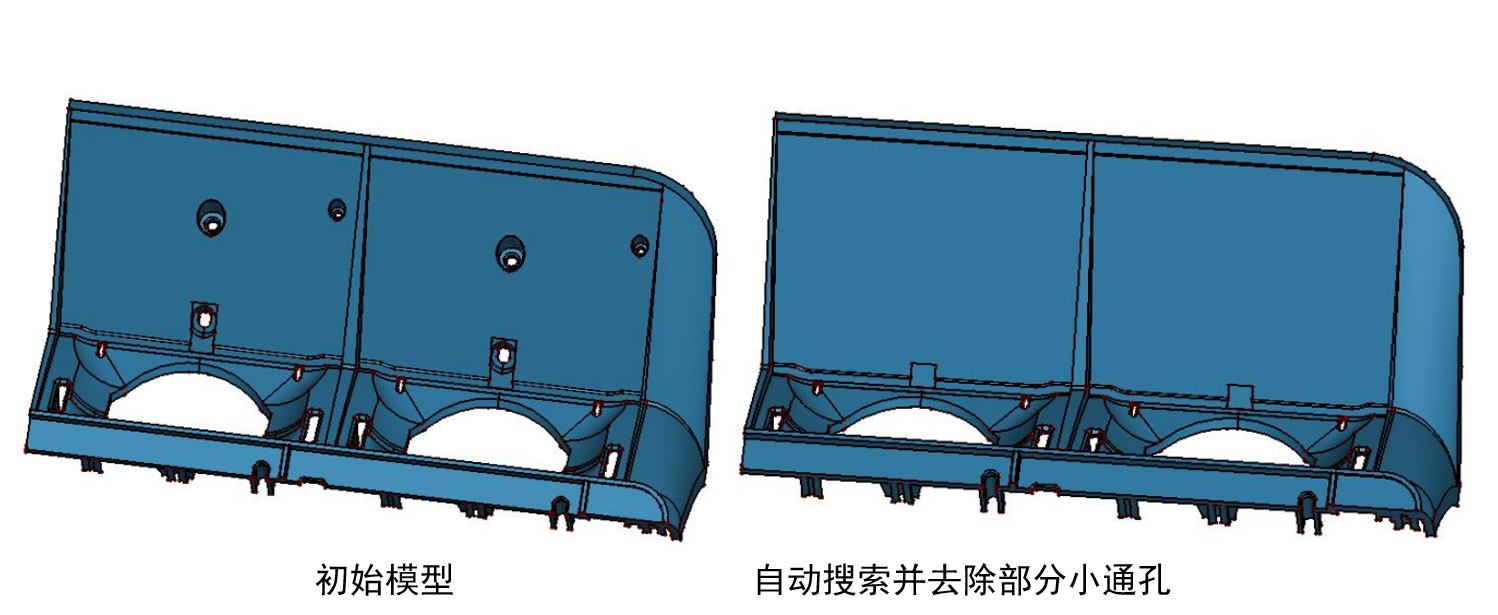

搜索并去除孔
搜索并去除凸臺
搜索并去除logo
搜索并去除尖角
搜索并去除短邊
搜索并去除折疊邊
搜索并去除小面、細長面

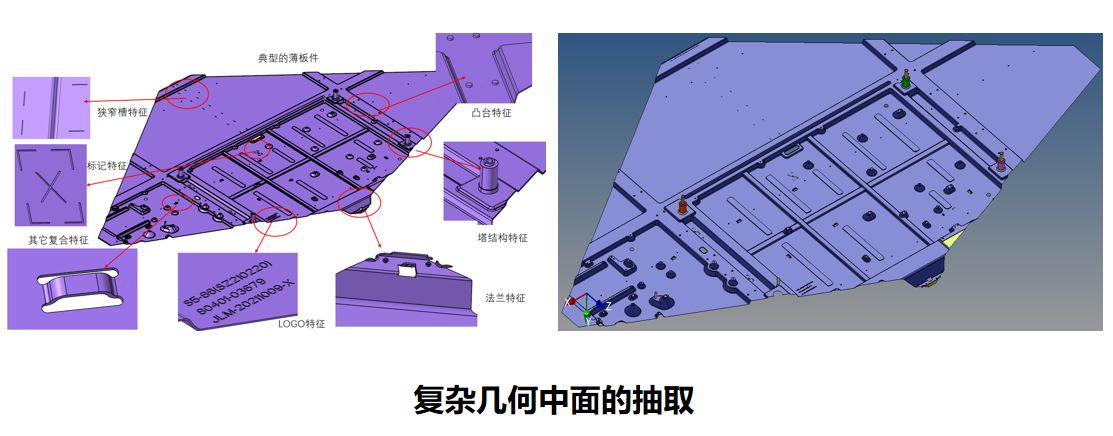

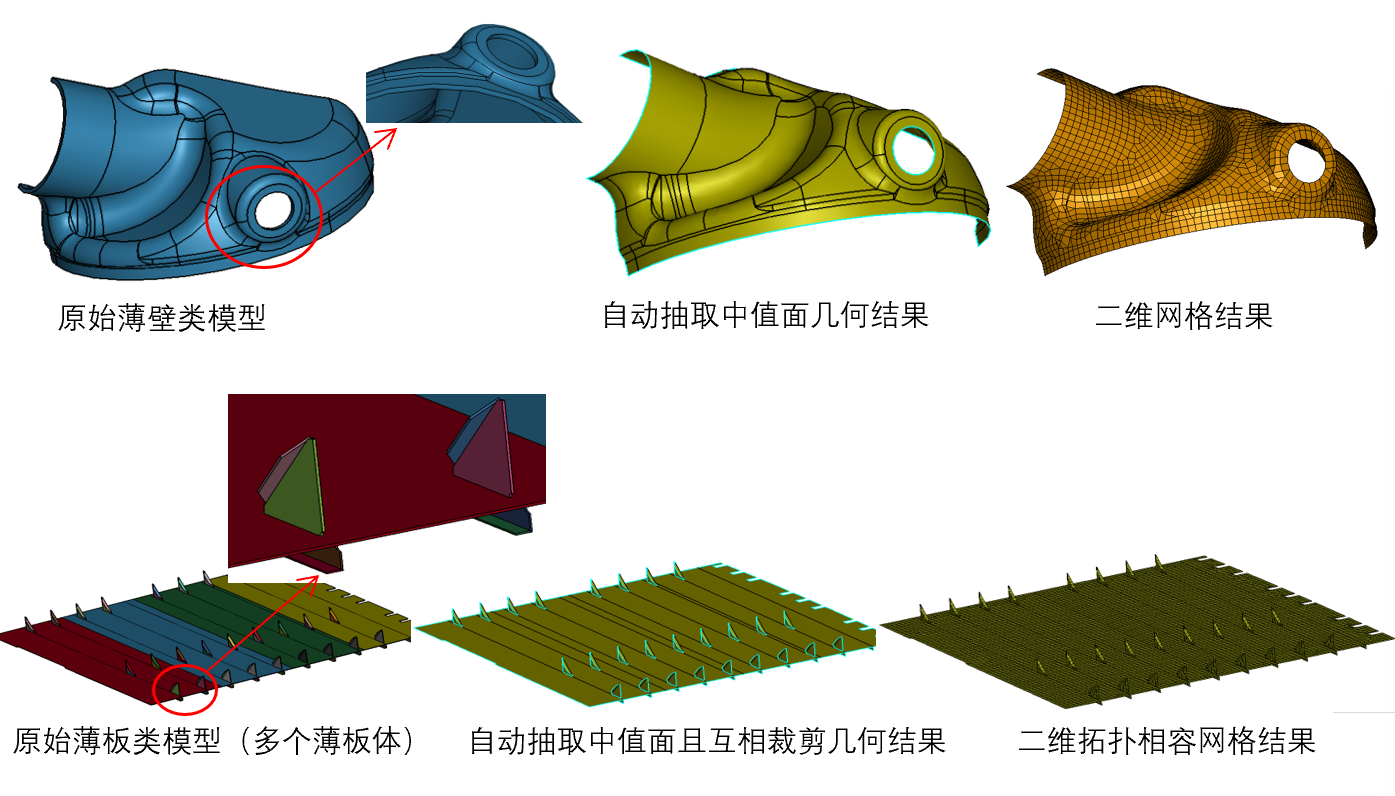

從薄板實體抽取中值面

目前在幾何接口和幾何特征簡化內容與商軟接近，在大模型（測試過4.5G的整車數模）導入明顯優于商軟。幾何處理部分功能和性能上需要進一步優化打磨。

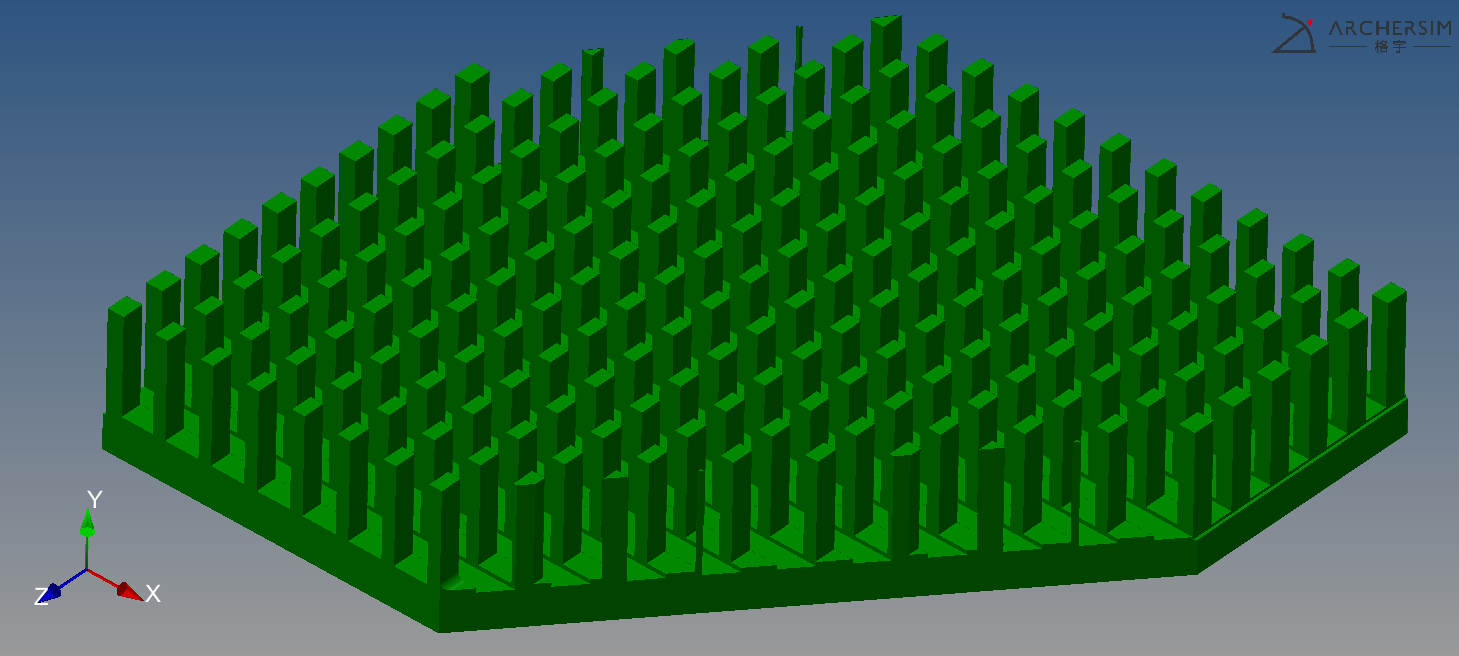

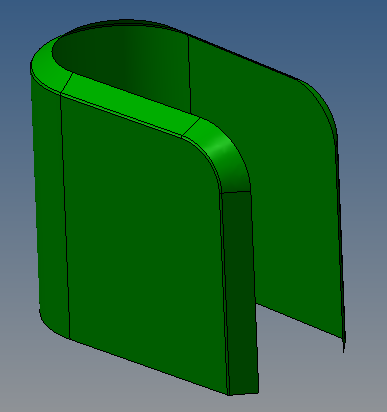

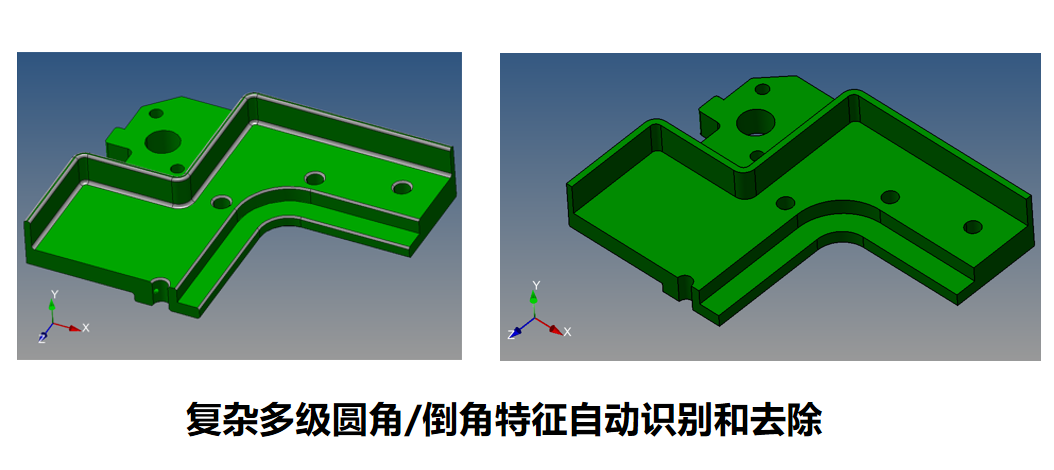

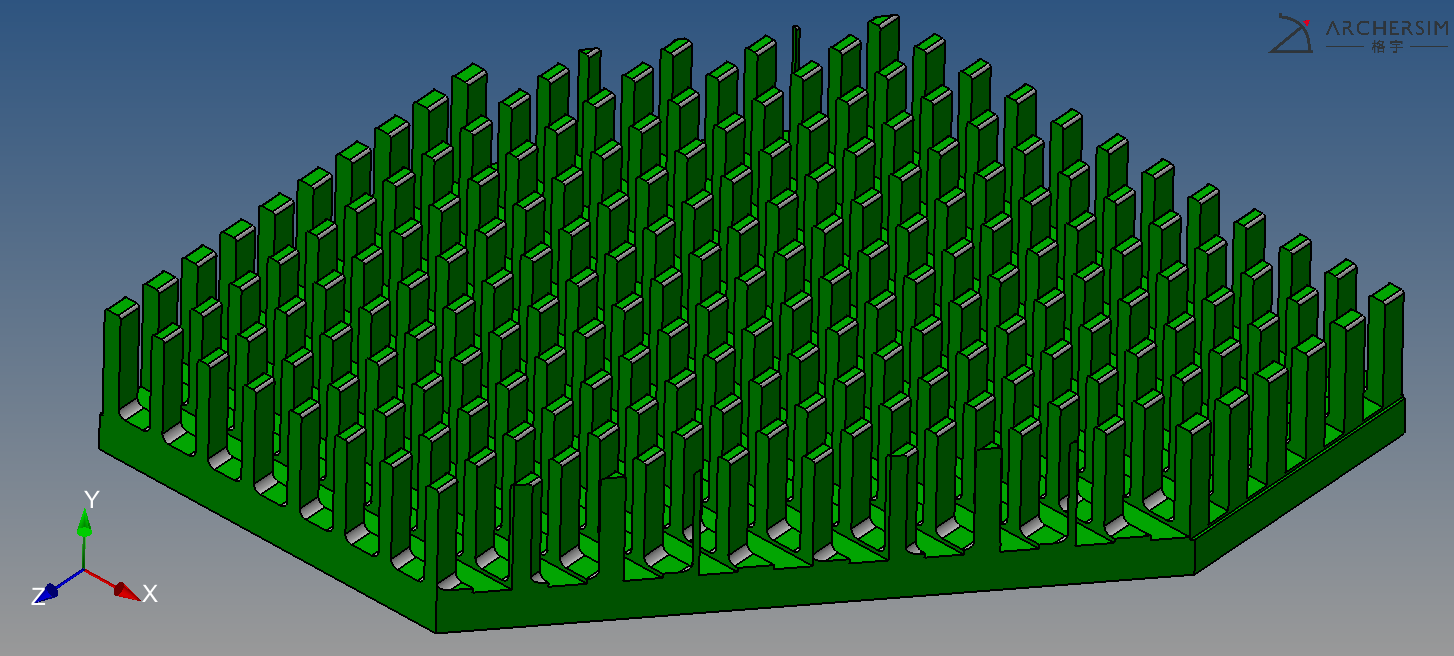

初始模型自動搜索并去除圓角后結果

初始模型：2000+倒圓角面去除倒圓角，耗時7秒

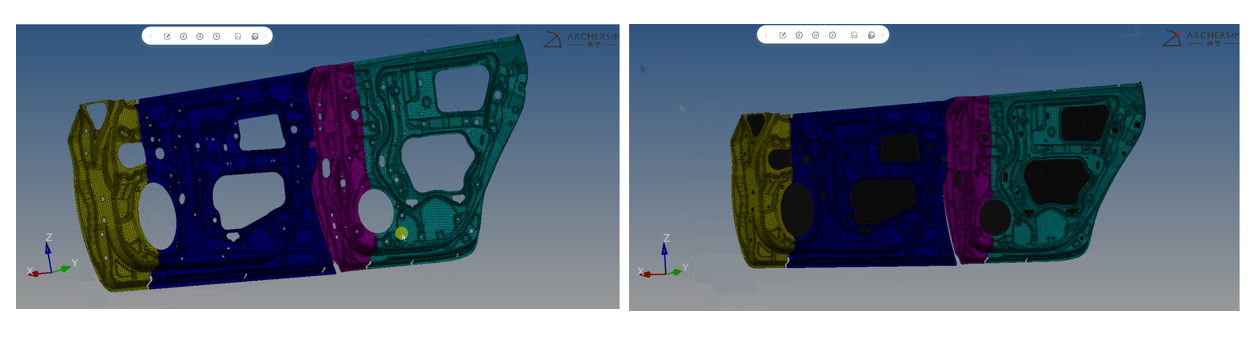

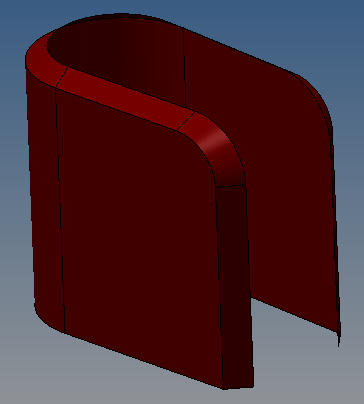

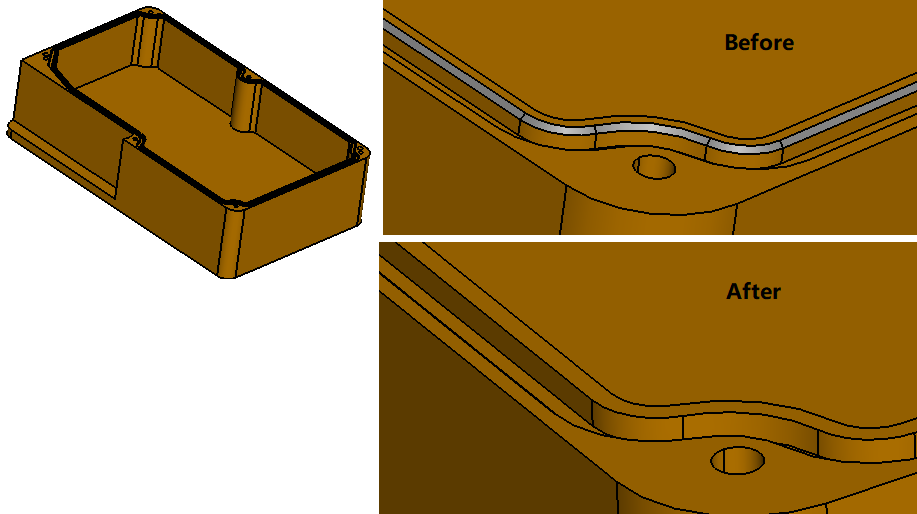

初始模型自動搜索并去除倒角后模型

（二）曲面網格生成

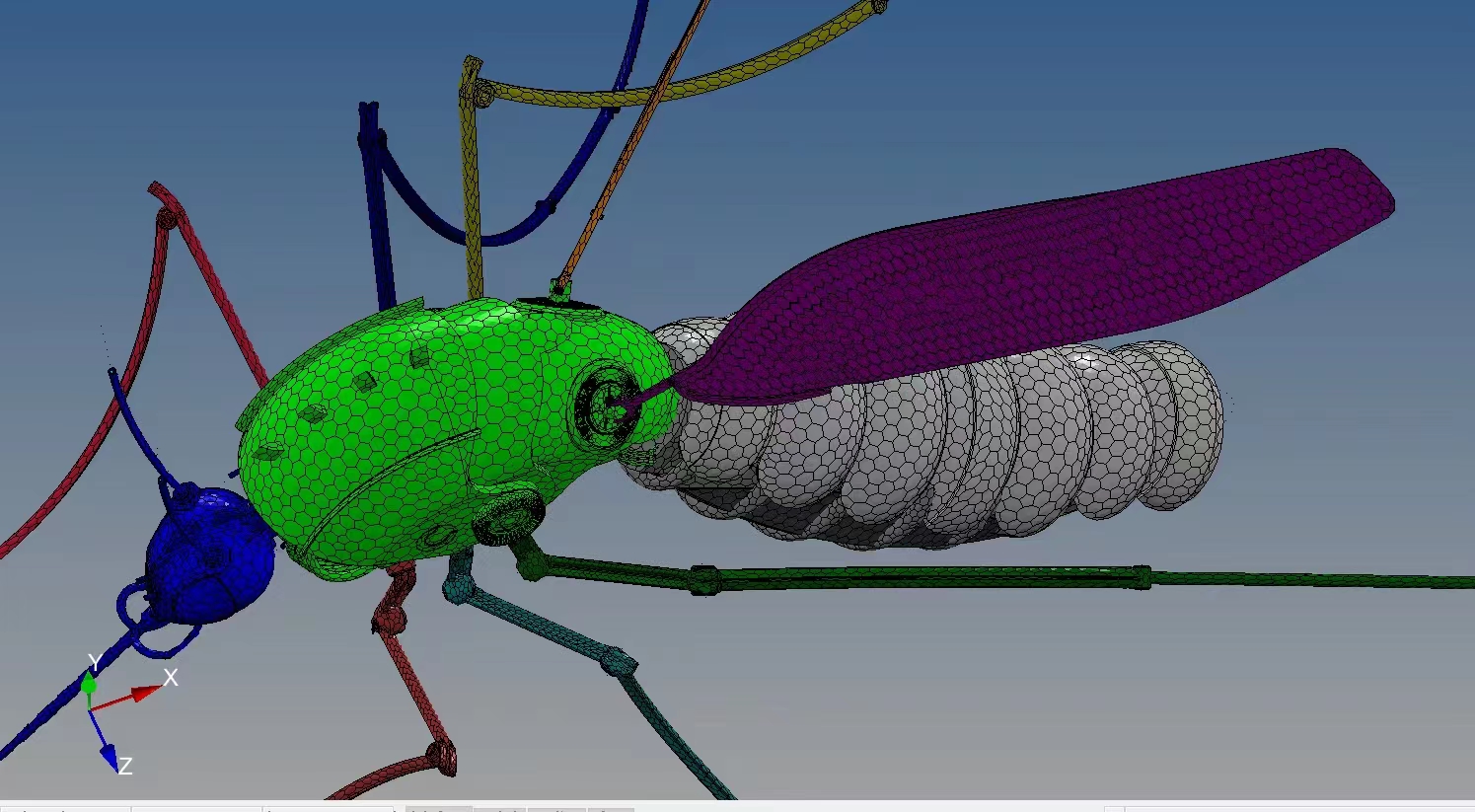

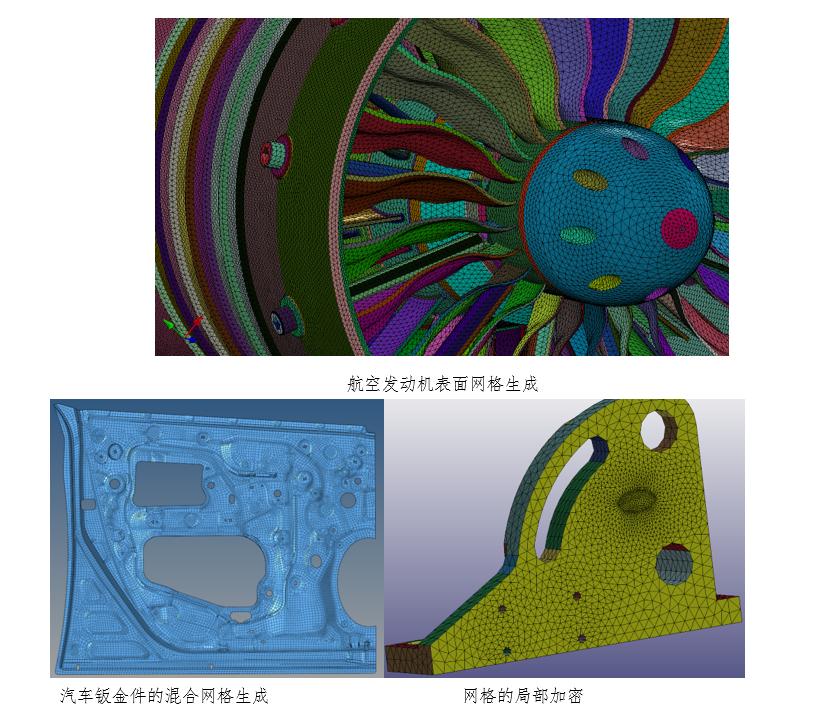

支持三角形、全四邊形、混合2D單元和多邊形單元生成，提供了多種控制參數，同時提供自動和交互剖分控制。三角形面單元生成質量和效率已經持平商軟，全四邊形和混合單元生成效率持平商軟，網格質量有待進一步優化提升。目前主要功能包括：

支持網格重劃分，支持局部種子點、線和范圍加密
網格單元質量檢查和優化
曲面網格自適應剖分
基于網格的容錯修復技術
支持線、面曲率梯度、面積大小自動加密剖分
支持面親近網格生成
螺栓孔Washer四邊形網格剖分
支持網格Bias生成
曲面網格任意方向壓印
支持四邊形映射模板網格生成
四邊形網格補洞，包括C型、“回”字型和長條縫隙補洞
曲面包絡面網格生成
支持高階單元

（三）實體網格生成

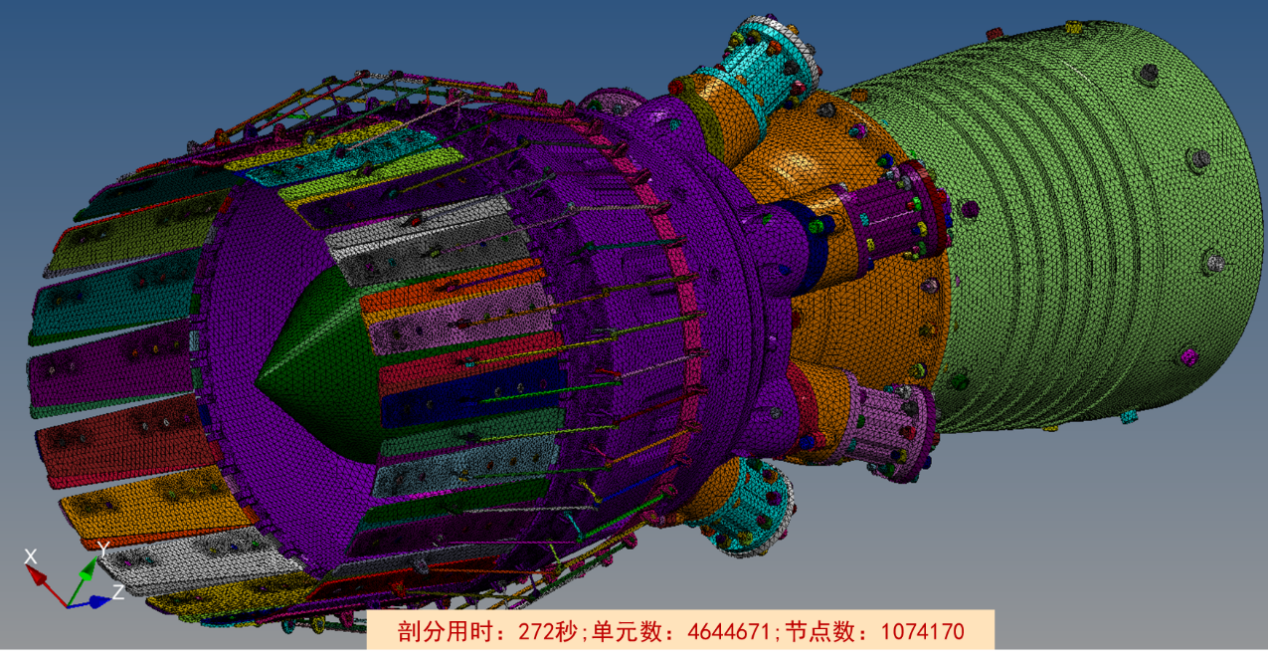

支持四面體、六面體、邊界層和多面體單元生成，提供了多種控制參數，同時提供自動和交互剖分控制。目前實體網格能夠應用于結構、電磁、流體等領域。四面體單元生成質量和效率已經持平或優于商軟，六面體生成質量和效率有待進一步優化提升。

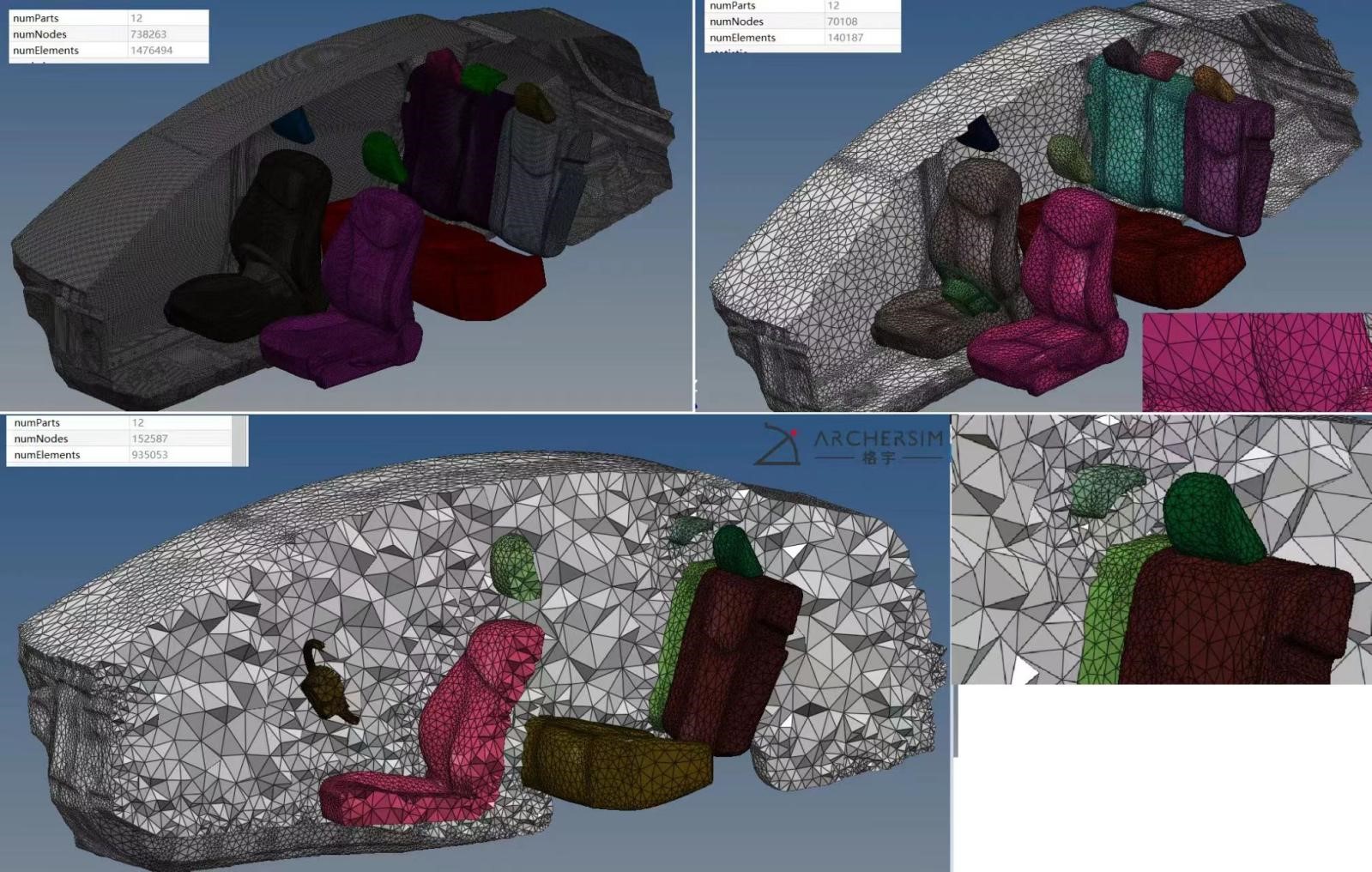

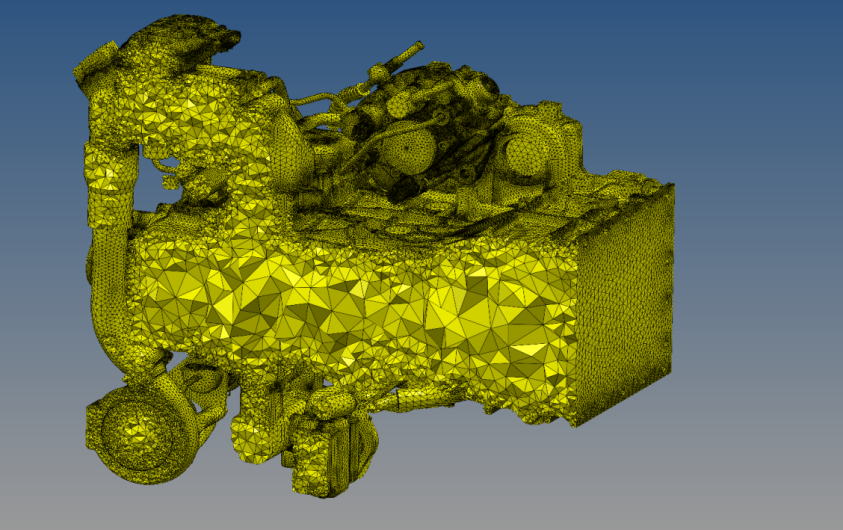

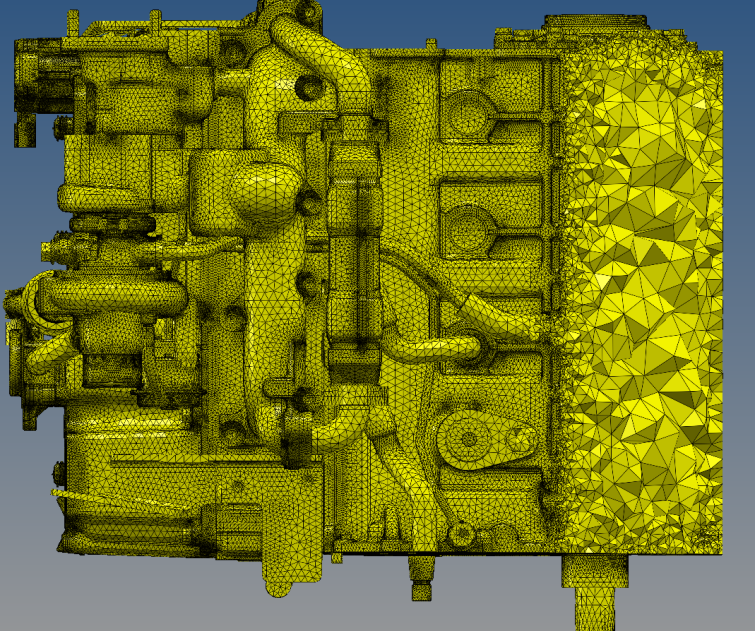

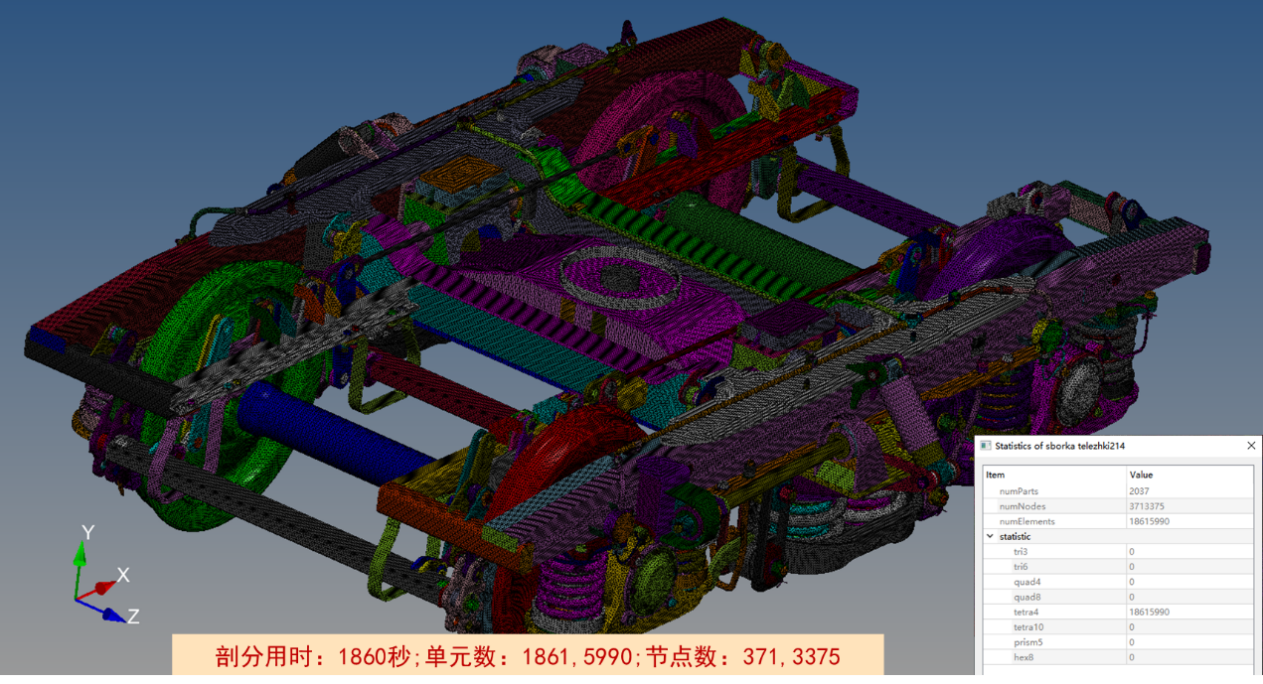

四面體單元生成

直接導入幾何模型在生成表面網格后生成四面體網格；也可以直接輸入三角形或四邊形網格，然后快速生成四面體網格。功能包括：
多層、多腔室、多尺度四面體生成
網格布爾運算
支持曲率、近親、局部密度盒等用戶自定義控制
支持局部凸臺、圓孔等小特征自動或手動忽略
網格質量優化及其網格重劃分
支持大規模平行四面體網格生成

2. 六面體網格生成

主要功能包括：

支持虛擬幾何的構建
支持六面體拉伸、偏置、旋轉和掃掠生成
多實體拓?fù)涔蚕碛成渖伤惴?/p>

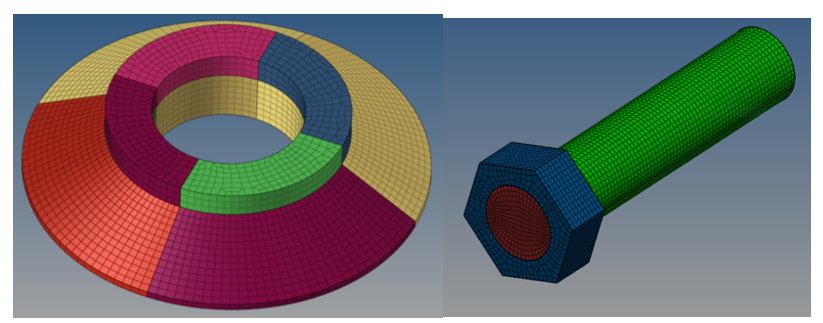

六面體模板網格生成

典型應用

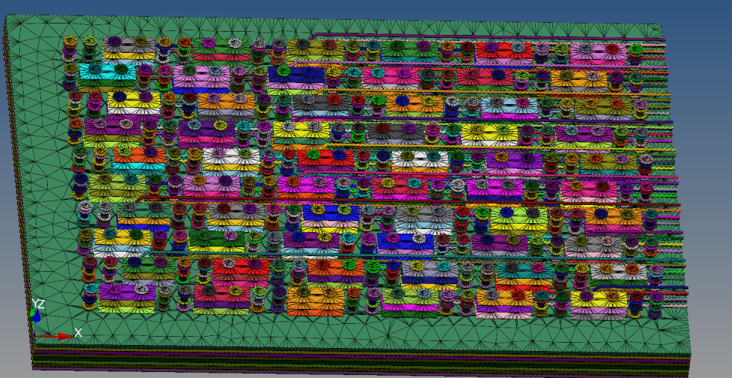

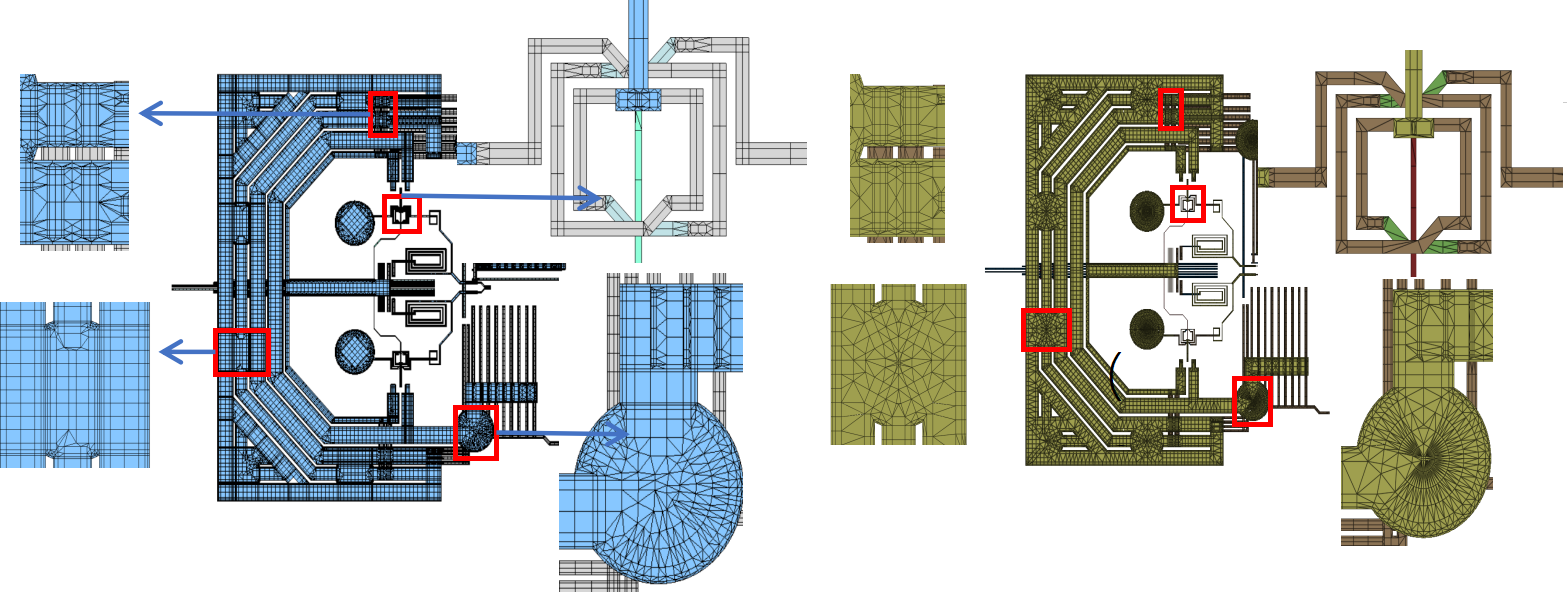

芯片片上網格全自動生成

采用區域分解和前沿推進的混合算法，開發了矩形/六面體占優的全自動EDA網格生成算法，為了保證電流路徑連續，通孔層網格和金屬層網格需要相容、連續。我們采用網格壓印技術用通孔層網格替換金屬層對應位置的網格，保證交界處網格連續。有效解決了芯片剖分領域的算法難題。根據客戶反饋，目前客戶真實模型的直通率達到99%以上，與業界Golden基本持平。
